Les programmateurs pour agrainoirs de chasse
à qui est destiné ce produit ?
Ce produit est destiné aux chasseurs disposant déjà d'agrainoirs (donc de moteurs) ainsi que de batteries 12V qui ne souhaitent plus se tracasser avec du matériel low-cost chinois très souvent irréparables. Ce produit est conçu et développé par RTB Concept, cette conception inclue :
les maquettes protos
le routage des cartes
le montage des composants
le test et mise sous coffret
le développement du code en C
comment ça marche ?
Le principe est basé sur un module avec couvercle transparent ainsi que d'une télécommande IR qui permet d'accéder à toutes les fonctions.
Le but étant que le moteur tourne pendant un certains temps afin d'éjecter le maïs censé nourrir les sangliers.
Le boitier est étanche IP68 et aucun bouton n'est en façade, aucun élément electromécanique n'est utilisé car trop souvent source d'ennuis quand installé à l'extérieur.

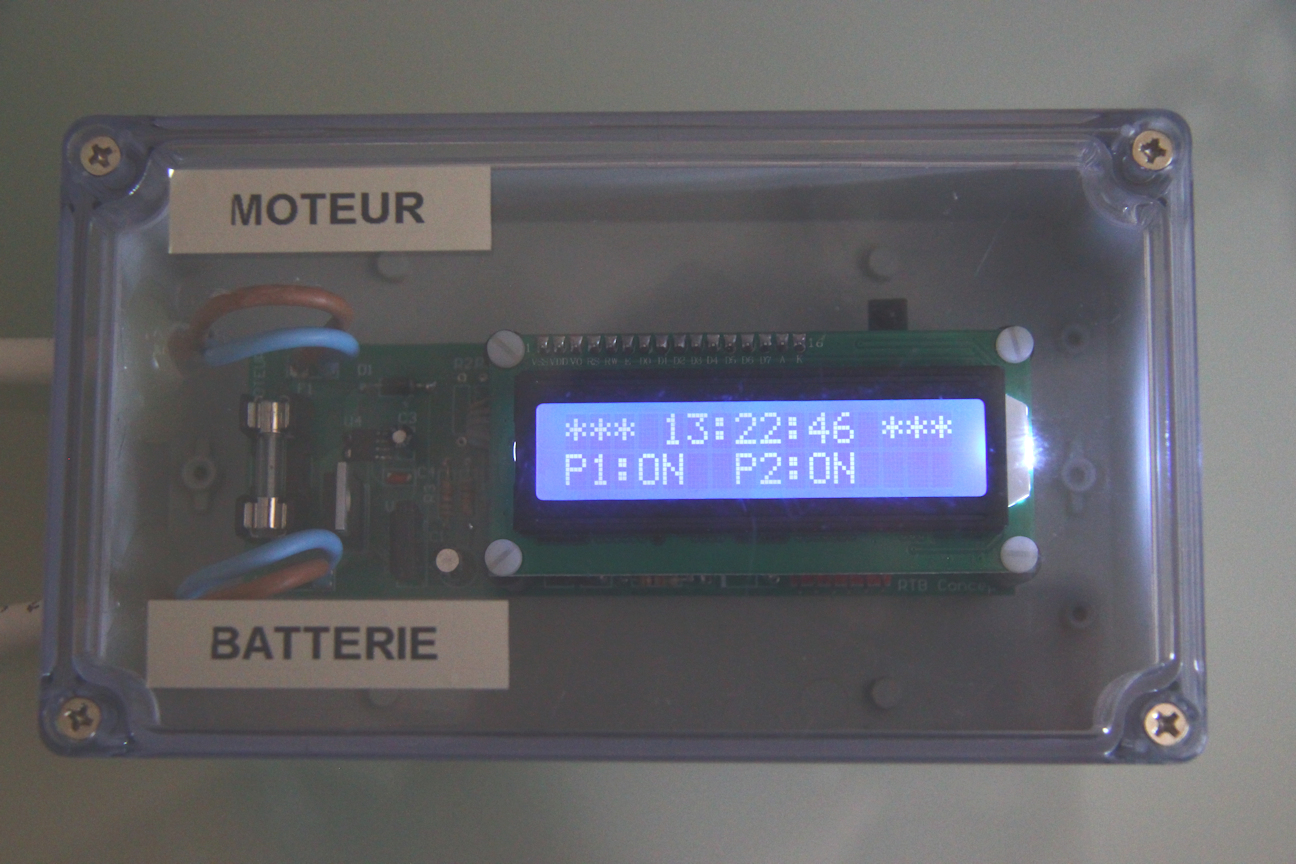

Le boitier de commande

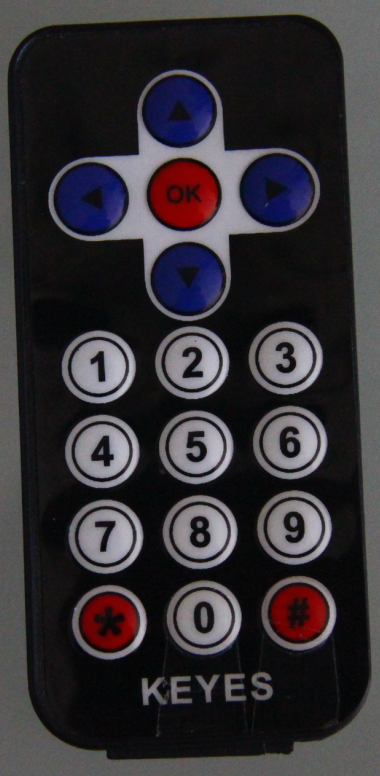

la télécommande

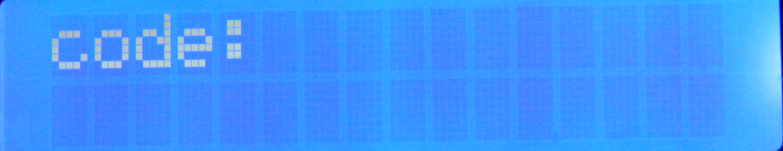

page de démarrage
cette page apparait au démarrage et demande d'introduire le code via la télécommande.
cette fonction est importante pour éviter les vols car la personne qui dérobe ce boitier ne pourra pas s'en servir.
page principale (page 1)
cette page affiche l'heure actuelle
P1 : ON ou OFF : signifie que le 1er créneau horaire est actif ou inactif
P2 : ON ou OFF : signifie que le 2ème créneau horaire est actif ou inactif

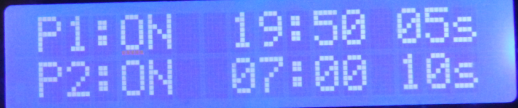

page règlage (page 2)
cette page permet d'afficher les créneaux horaires
P1 : ON ou OFF puis l'heure à laquelle le moteur va tourner ainsi que la durée pendant laquelle il va tourner (ici 05 secondes)
P2 : idem que ci-dessus

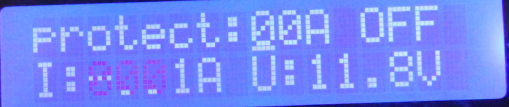

page règlage courant et tension (page 3)
cette page permet de mettre en service ou non la limitation du courant de démarrage
la ligne 2 affiche le courant mesuré ainsi que la tension de la batterie
Note : ceci est important dans le cas de blocage moteur lors de vandalisme par exemple.
La touche * permet de mettre le boitier en mode veille, d'éteindre l'afficheur et de sauver les règlages dans la mémoire interne.
